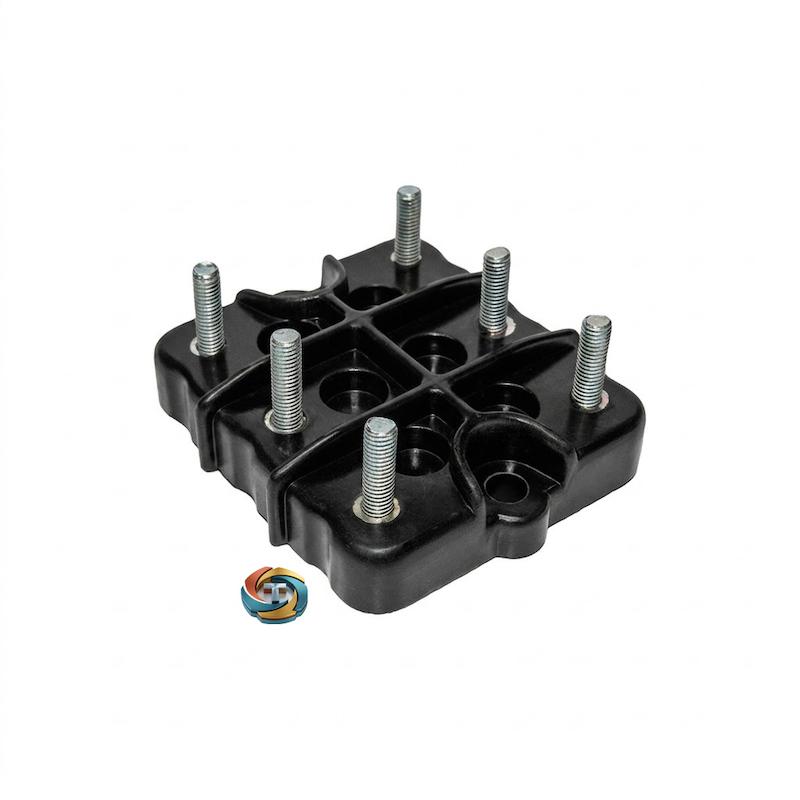

ترمینال الکتروموتور کد 92 (آلمان شرقی)

📄 توضیحات محصول

ترمینال الکتروموتور کد 92 (تخته کلمپ ۶ پیچ باکالیتی تیپ سنگین صنعتی با پایه‌های رزوه‌ای M10 و اتصالات تمام برنجی ضد زنگ) از قطعات حیاتی جهت عایق‌سازی، توزیع توان و سربندی ایمن در جعبه تقسیم الکتروموتورهای سه‌فاز توان‌بالا، پمپ‌های آب چدنی سنگین و ماشین‌آلات کارگاهی است. در الکتروموتورهای پرتوان، عبور جریان‌های سنگین و لرزش مداوم شفت، حرارت بالایی در محل اتصال کابل‌ها ایجاد می‌کند؛ استفاده از تخته ترمینال‌های پلاستیکی یا متفرقه موجب ذوب شدن نشیمنگاه، اتصال کوتاه فاز به فاز و سوختن پرهزینه سیم‌پیچ موتور می‌شود. این ترمینال برد صنعتی با بدنه باکالیت فشرده نسوز، پیچ‌های تنومند M10 با مقاومت مکانیکی بالا، شمش‌های رابط برنجی ضد اکسیداسیون و فاصله پیچ‌های نصب ۱۱۸ میلی‌متر، اتصالی پایدار در دو حالت ستاره و مثلث را در ولتاژ ۲۲۰ تا ۵۰۰ ولت فراهم می‌سازد.

⚙️ مشخصات فنی ترمینال الکتروموتور کد 92

🟠 کد شناسایی فنی: کد استاندارد ۹۲ (تخته کلمپ صنعتی رنج سنگین)

🟠 نوع قطعه: تخته کلمپ / ترمینال برد جعبه اتصالات دینام (Heavy-Duty Motor Terminal Block)

🟠 تعداد پایه‌ها و پیچ‌ها: ۶ پایه پیچی استاندارد با آرایش ۲ ردیف ۳ تایی (سرسیم‌های $U_1, V_1, W_1$ و $U_2, V_2, W_2$)

🟠 سایز پیچ‌ها و رزوه‌ها: سایز درشت و مقاوم M10 مجهز به مهره‌ها و واشرهای دوبل برنجی

🟠 جنس عایق بدنه: باکالیت فشرده درجه‌یک نسوز (مقاوم در برابر حرارت بالا، جرقه و شوک‌های الکتریکی)

🟠 جنس پیچ‌ها و شمش‌های رابط: آلیاژ برنج با خلوص بالا، رسانایی فوق‌العاده، ضد جرقه و کاملاً ضد زنگ

🟠 دامنه ولتاژ نامی کارکرد: ۲۲۰ تا ۵۰۰ ولت متناوب AC (پوشش کامل شبکه‌های برق سه فاز و کارگاهی)

🟠 ابعاد دقیق بدنه: طول ۱۴۰ میلی‌متر | عرض ۱۳۰ میلی‌متر | ارتفاع ۵۵ میلی‌متر

🟠 فاصله مرکز تا مرکز دو پیچ نصب: ۱۱۸ میلی‌متر استاندارد جهت استقرار بدون لقی درون ترمینال‌باکس موتور

🟠 کاربرد رایج: انواع الکتروموتورهای سه‌فاز و تک‌فاز صنعتی سنگین، پمپ‌های چدنی پرفشار و ماشین‌آلات کارگاهی

⚠️ توجه مهم: به دلیل سایز پیچ‌های M10، حتماً از کابلشوهای مناسب با سوراخ ۱۰ میلی‌متر استفاده نمایید؛ همچنین پیش از نصب، تطابق فاصله پیچ ۱۱۸ میلی‌متر با نشیمنگاه جعبه ترمینال موتور را بررسی فرمایید.

📥 [دانلود راهنمای تصویری و نقشه ابعادی سربندی ستاره-مثلث روی ترمینال کد 92 (PDF)]

🛠️ ویژگی‌ها و مزایای رقابتی ترمینال کد ۹۲

🟠 بدنه باکالیتی نسوز و بسیار مقاوم: تحمل حرارتی بالا و عدم دفرمگی یا ذوب شدن در برابر داغ کردن‌های احتمالی موتور زیر بار کامل.

🟠 پیچ و مهره‌های برنجی ضخیم M10: انتقال بی‌نقص جریان برق بدون افت ولتاژ، جرقه‌زنی یا خال‌زدگی در محل اتصال کابل‌های قطور.

🟠 عایق‌بندی کامل بین فازها: فاصله استاندارد و دیواره‌های عایق بین پایه‌ها، خطر اتصال کوتاه فاز به فاز یا نشتی جریان به بدنه را به صفر می‌رساند.

🟠 نصب آسان و کالیبره: دارای جای پیچ‌های نگهدارنده دقیق جهت فیت شدن کامل روی ترمینال‌باکس انواع موتورهای ایرانی، چینی و اروپایی.

🏢 علائم خرابی و نیاز به تعویض تخته کلمپ الکتروموتور

🟠 ذوب شدن، تغییر شکل یا سوختگی بدنه ترمینال قدیمی بر اثر شل بودن اتصالات یا جرقه‌زنی کابل‌ها.

🟠 هرز شدن رزوه‌ها، بریدن یا شکستن پیچ‌های برنجی هنگام سفت کردن کابل برق.

🟠 پریدن فیوز اصلی، فعال شدن بی‌متال یا نشتی جریان به بدنه فلزی موتور از طریق جعبه ترمینال.

🟠 ترک‌خوردگی عمیق بستر باکالیت در اثر لرزش‌های متوالی دینام‌های سنگین.

🤝 خرید با ضمانت اصالت و کیفیت از الکتروتکنیک طاهری

استفاده از ترمینال‌های پلاستیکی و ضعیف در موتورهای صنعتی سنگین، به دلیل عدم تحمل جریان، باعث ذوب شدن ترمینال، اتصال کوتاه فاز به فاز و سوختن سیم‌پیچ می‌شود. فروشگاه الکتروتکنیک طاهری با بیش از نیم قرن سابقه تخصصی (از سال ۱۳۴۶) در تامین، فروش و توزیع تجهیزات صنعتی، الکتروموتورها و قطعات یدکی برقی، کیفیت متریال باکالیت، ضخامت پیچ‌ها و آلیاژ برنجی ترمینال الکتروموتور کد 92 را کاملاً تضمین می‌کند. شما می‌توانید این قطعه اتصالات را با قیمت دست‌اول به صورت تکی یا عمده تهیه فرمایید. جهت مشاوره فنی، تطبیق ابعاد با جعبه ترمینال موتور شما و ارسال سریع به سراسر کشور، با کارشناسان ما در خرم‌آباد تماس بگیرید.
