خرید و قیمت کیت ست کنترل 90 درجه کله قندی CT-48

📄 توضیحات محصول

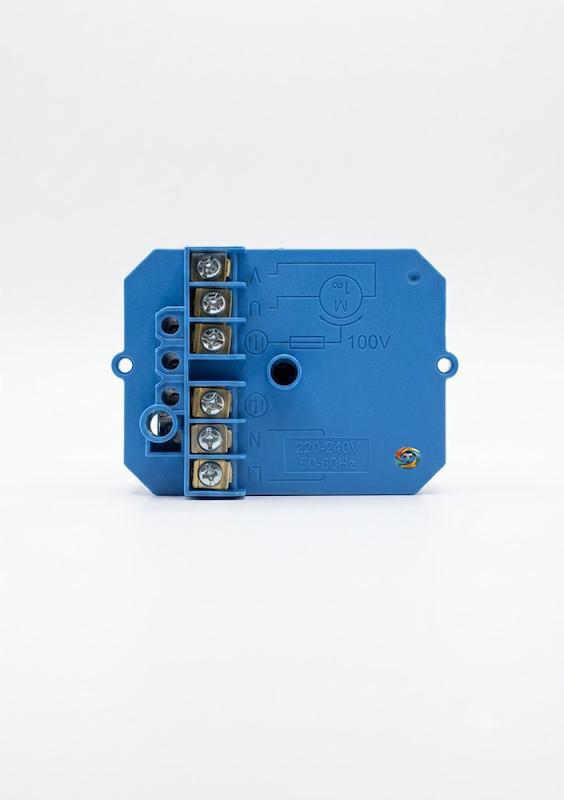

برد ست کنترل 90 درجه PC-19 (کیت برد الکترونیکی هوشمند تعویضی و قطعات یدکی پارت‌نامبر PC-19 و کد کیت CT-48، مجهز به رله توان‌بالا، ۳ نشانگر دیود نوری LED شامل پاور، کارکرد پمپ و خطا، شاسی میکروسوئیچ ریست مکانیکی و سیستم قطع خودکار در زمان بی‌آبی وارداتی اصلی برند CATT) اقتصادی‌ترین، سریع‌ترین و استانداردترین راهکار جهت بازسازی و احیای انواع کلیدهای اتوماتیک دیجیتال پمپ آب است. در سیستم‌های آبرسانی خانگی، نوسانات شدید ولتاژ شبکه برق، جرقه پلاتین‌ها در زمان استارت پمپ یا نشتی رطوبت به داخل جعبه برق اتوماتیک، موجب سوختن خازن‌ها، ذوب رله و از کار افتادن کلید ست‌کنترل می‌شود؛ به جای صرف هزینه‌های سنگین برای خرید کامل یک اتوماتیک نو، با تعویض این برد استاندارد و قطعات مکانیکی همراه، دستگاه با دقتی مشابه روز اول به مدار بازمی‌گردد.

⚙️ مشخصات فنی برد و کیت ست‌کنترل ۹۰ درجه PC-19 (مدل CT-48)

🟠 نوع محصول: برد الکترونیکی جایگزین + کیت تعمیری یدکی ست‌کنترل (Automatic Pump Controller PCB Board)

🟠 مدل و پارت‌نامبر استاندارد: سری PC-19 / کیت تعمیری CT-48 (طرح اصلی سازگار با اتوماتیک‌های زاویه ۹۰ درجه و کله‌قندی)

🟠 ولتاژ ورودی نامی: ۲۲۰ تا ۲۴۰ ولت متناوب تک‌فاز شهری (220V-240V AC)

🟠 فرکانس کاری شبکه: ۵۰ و ۶۰ هرتز (50/60 Hz)

🟠 حداکثر آمپراژ رله روی برد: جریان ۱۰ آمپر واقعی (و مدل‌های تقویتی تا ۱۶ آمپر اسمی)

🟠 حداکثر توان پمپ تحت کنترل: تا ۱.۱ کیلووات (۱.۵ اسب بخار مستقیم / برای توان‌های ۲ اسب و بالاتر همراه با کنتاکتور)

🟠 تعداد و وضعیت نشانگرهای LED: دارای ۳ عدد چراغ هشدار نوری شامل Power (برق شبکه)، Pump On (کارکرد پمپ) و Failure (خطای بی‌آبی و نشتی)

🟠 سیستم راه‌اندازی دستی (Reset): مجهز به شاسی مکانیکی میکروسوئیچ استاندارد روی برد جهت استارت مجدد

🟠 سنسورهای ورودی هماهنگ: سازگار با رید‌سوئیچ مگنتی (سنسور فلوتر مغناطیسی عبور جریان) و سوئیچ دیافراگمی فشار

🟠 کشور سازنده و واردکننده: چین (واردات مستقیم و تست‌شده با کنترل کیفی اتوماتیک CATT)

🟠 متریال قطعات کیت همراه: دیافراگم الاستومری EPDM متراکم و فنر استیل ضد زنگ و ضد رسوب

⚠️ نکات مهم هنگام نصب و سیم‌کشی:

پیش از تعویض برد، برق ورودی دستگاه را کاملاً قطع کنید؛ ترتیب اتصال سیم‌های ورودی شبکه (Power) و خروجی موتور (Motor) را با دقت مطابق راهنمای روی برد ببندید. همچنین برای پمپ‌های با توان ۲ اسب بخار یا الکتروپمپ‌هایی که جریان استارت بالاتر از ۱۰ آمپر دارند، فرمان خروجی برد را حتماً از طریق یک کنتاکتور صنعتی به موتور متصل نمایید تا طول عمر پلاتین‌های رله تضمین شود.

📥 [دانلود نقشه سیم‌کشی، راهنمای تعویض برد PC-19 و نحوه تست سنسورهای مگنتی ست‌کنترل (PDF)]

🛠️ ویژگی‌ها و مزایای رقابتی کیت ست‌کنترل CT-48 و برد PC-19

🟠 برد هوشمند با رله پرقدرت ۱۶ آمپر: استفاده از رله‌های باکیفیت روی برد این کیت، مقاومت بالایی در برابر جریان‌های هجومی زمان استارت پمپ ایجاد کرده و از چسبیدن پلاتین‌های رله جلوگیری می‌کند.

🟠 کاهش چشمگیر هزینه‌های تعمیرات: به جای خرید یک ست‌کنترل کامل، با تهیه این کیت تمام قطعات مصرفی و حساس دستگاه شما به صورت یکجا و با هزینه‌ای بسیار کمتر تعویض می‌شود.

🟠 محافظت از پمپ در برابر کارکرد خشک (Dry-Run Protection): این کیت مجهز به مدار هوشمند قطع جریان آب است؛ در صورت قطع شدن آب شهری، پمپ را به سرعت خاموش کرده تا از داغ شدن و سوختن فیبر و فنر (مکانیکال سیل) و سیم‌پیچ جلوگیری شود.

🟠 دیافراگم و سوپاپ ضد رسوب: دیافراگم موجود در این کیت از جنس لاستیک EPDM مقاومت بالا ساخته شده که در برابر املاح و سختی آب دچار دفرمگی و پارگی زودهنگام نمی‌شود.

🟠 سازگاری کامل با استانداردهای بازار: انطباق دقیق سوراخ‌های پیچ، سوکت‌ها و نشیمنگاه شاسی ریست با پوسته‌های اتوماتیک ۹۰ درجه بدون نیاز به دستکاری فیزیکی.

🏢 سازگاری کیت CT-48 با انواع ست‌کنترل‌های بازار

این کیت کاملاً با ست‌کنترل‌های ۹۰ درجه، طرح هیدروماتیک، مدل‌های کله‌قندی چینی و ایرانی هم‌خوانی کامل دارد، از جمله: 🟠 انواع ست‌کنترل‌های استریم (Stream)، فوآنگ (Feili / Fuang)، فترت و المنت (Element).

🟠 مدل‌های زاویه ۹۰ درجه طرح پنتاکس (Pentax Hidromatic H1)، هاواسپید، ایمر و ایکار.

🟠 اتوماتیک‌های دیزل‌ساز، ارس، لیو (LEO PS-04B و مدل‌های ۹۰ درجه مشابه) و رادمن.

🟠 کلیه کلیدهای اتوماتیک پمپ آب که ورودی پایینی و خروجی کناری آن‌ها با زاویه ۹۰ درجه طراحی شده است.

🤝 خرید و قیمت کیت ست‌کنترل CT-48 از الکتروتکنیک طاهری

بردهای ست‌کنترل به دلیل تماس مستقیم با نوسانات برق، از حساس‌ترین قطعات در تاسیسات آبرسانی هستند. استفاده از کیت‌های متفرقه و بی‌کیفیت باعث قطع و وصل مکرر، ریست نشدن دستگاه و در نهایت سوختن پمپ می‌شود. فروشگاه الکتروتکنیک طاهری با بیش از نیم قرن تجربه تخصصی (از سال ۱۳۴۶) در تامین و توزیع تجهیزات صنعتی، الکتروموتورها و قطعات یدکی پمپ آب، اصالت، سلامت مدار الکترونیکی و کیفیت رله‌های پرقدرت برد ست‌کنترل ۹۰ درجه PC-19 و کیت CT-48 را کاملاً تضمین می‌کند. شما می‌توانید این محصول اقتصادی را به صورت تکی یا عمده با قیمت دست‌اول تهیه فرمایید. جهت مشاوره فنی، تطبیق برد با دستگاه شما و ارسال سریع به سراسر کشور، با کارشناسان ما در خرم‌آباد تماس بگیرید.
